品牌:wanshunhua/万顺华
起订:3台
供应:10397台
| 品牌 : | wanshunhua/万顺华 | 型号 : | GDY-1150 |
| 加工定制 : | 是 | 类型 : | 光电液位开关 |
| 测量范围 : | 点液位 | 输出电流 : | 50mA |
| 测量精度 : | ±1mm | 工作温度 : | -20℃ ～65℃ |
| 材质 : | 不锈钢 | 电源电压 : | 12VDC-24VDC |
| 适用范围 : | 医疗,石油石化 水工业 空调制冷机组,机械装备,压力容器及管道等 | 产地 : | 北京 |
| 是否跨境货源 : | 否 | 是否进口 : | 否 |
| 万顺华科技 : | 010-89752511 |
光电液位开关 316L烧结玻璃棱镜 满足医疗食品保健品gmp液位开关
光电液位开关 316L烧结玻璃棱镜 满足医疗食品保健品gmp液位开关
品名：光电液位开关
规格：GDY-1150组织脱水机用
特性：
没有机械运动部件,可靠性高；
体积小，性价比高；
液位控制精度高，可重复性好。
原理：
GDY-1150组织脱水机用光电液位开关是利用光线的折射及反射原理，光线在两种不同介质的分界面将产生反射或折射的现象。

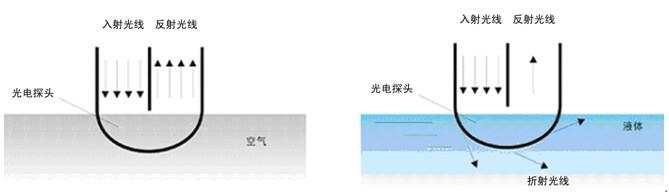

光电液位开关工作原理如上图所示，当被测液体浸没光电液位开关时，则被测液体与光电液位开关形成一种分界面；当被测液体脱离光电液位开关时，则空气与光电液位开关形成另一种分界面，这两种分界面使光电液位开关内部光接收晶体管所接收的反射光强度不同，即对应两种不同的开关状态。
应用：
GDY-1150组织脱水机用光电(式)液位开关，聚醚砜棱镜注塑在316L不锈钢壳体上，耐压可达60bar，耐温可达180以上；分体式结构，特别适合食品、医疗行业设备、容器、管道等，用于液位的关键点、上下限位点或多点液位准确可靠的测量监控、显示报警、定点控制；同时，广泛应用于水处理、造纸、印刷、发/变电设备、石油化工、饮料、染料工业、铁路设备、重型机械等行业；洁净低粘度（非结晶、非冷冻）液体均可使用。
参数：
技术参数： |
|
环境温度： | -3085；不适用于冷冻液体和 结晶液体。 |
工作压力： | 6.0Mpa。 |
重复精度： | ±1.0mm。 |
材质： |
|
感应头材质： | 聚醚砜； |
外壳材质： | 316L不锈钢（探头部分）/PVC（电路部分）/尼龙（螺帽）。 |
安装螺纹： | 1/2NPT（扭转力50Nm）或M20*1.5（扭转力20Nm）。 |
电气参数： |
|
电源电压： | 5VDC;924VDC/AC;电源反接保护。 |
消耗电流： | 12VDC 30mA。 |
电磁兼容性： | 符合GB/T18268工业设备应用要求（等同IEC61326-1）。 |
输出型式： | TTL/COMS、集电极开路输出（NPN-C）。 |
电平信号输出： | 高电平：10.5VVH12VDC,低电平：VL0.5VDC。 |
输出电流： | 100mA。 |
输出延时： | 5s±2s。 |
电缆出线： | 缆长1.5米；3芯,电源（BLK - GND、RED - V+）, 输出（BLU - CONTROL）。 |

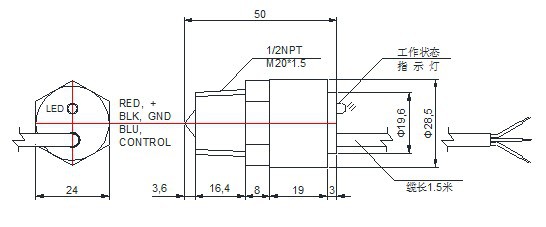

外形尺寸：
订货指南：
根据安装类型指定部件号，需要知道输入电源和输出条件；
规格 | 输入电源 | 电流接通时 探头所处状态 | 安装类型 | ||
1/2NPT | M20×1.5 | ||||
电平信号输出 | |||||
GDY-1150 | 514VDC | 湿 | 120101 | 120102 |
|
GDY-1150 | 514VDC | 干 | 120201 | 120202 |
|
TTL/COMS、集电极开路输出（NPN-C） |
| ||||
GDY-1150 | 924VDC/AC | 湿 | 240101 | 240102 | |
GDY-1150 | 924VDC/AC | 干 | 240201 | 240202 | |
注:输出型式代号：TTL/COMS输出-T;集电极开路输出-N;电平信号输出-D。 | |||||
光电液位开关 316L烧结玻璃棱镜 满足医疗食品保健品gmp液位开关
选型举例：供电：12VDC；湿式；M20×1.5安装螺纹；电平信号输出。
选型代号：GDY-1150/120102/D。
注意事项：

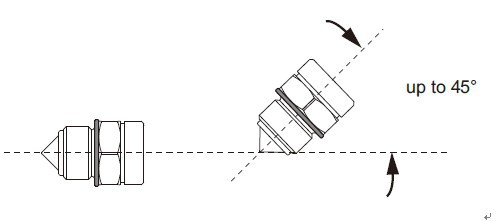

1、推荐安装方式如下：
水平至45°安装。
2、至侧壁30mm以上。

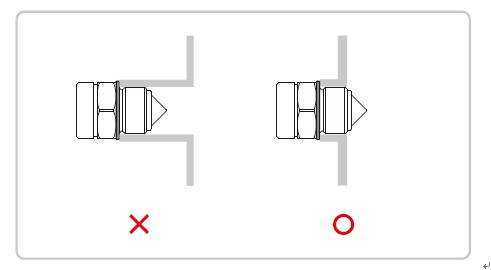

3、不要套管内安装。
